GS | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

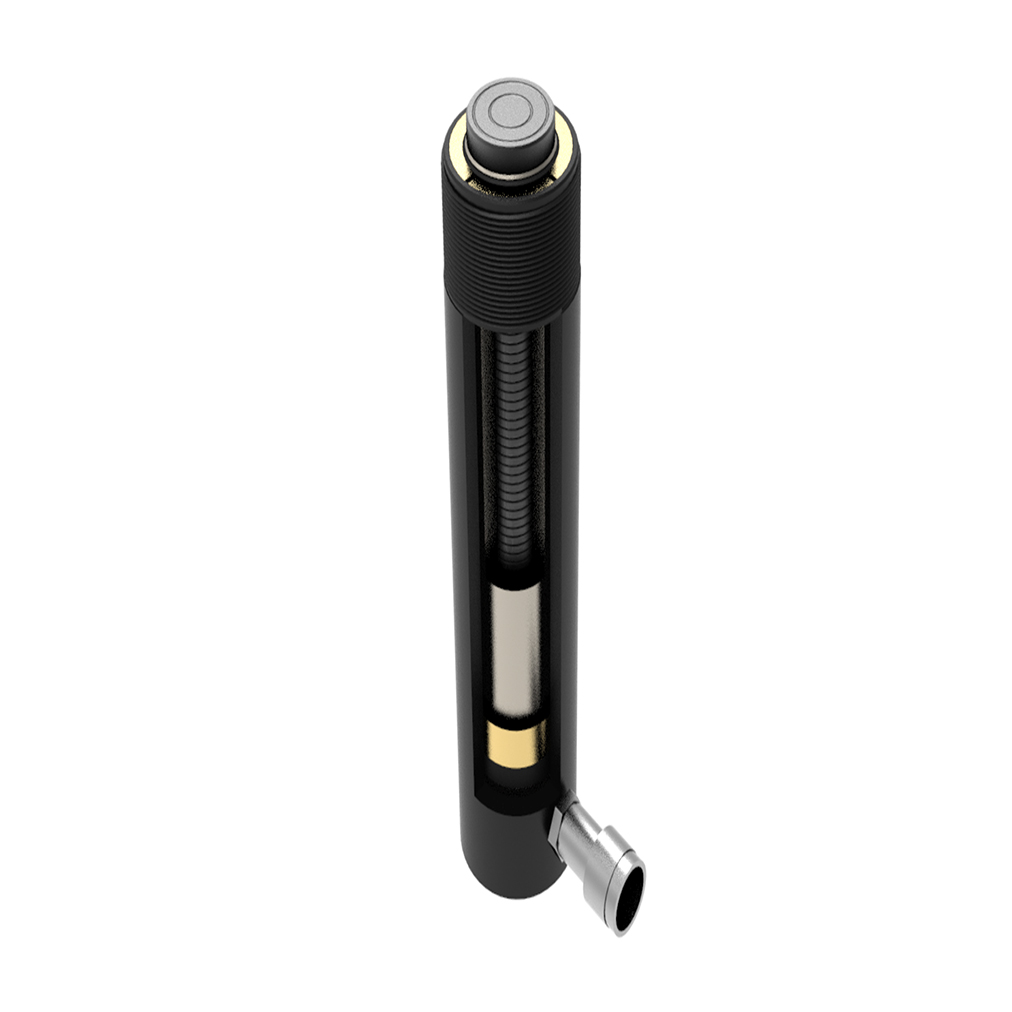

GENERAL SINGLE ACTING CYLINDER | ||||||||||||||
Model Number | Stroke | Cylinder Capacity | Oil Capacity | Collapsed Height | Extended Height | Collar Thread | OutSide Dia. | Bore Dia. | Rod Dia. | Rod Thread | Base Mounting | Weight | ||
Length | Thread | Circle | ||||||||||||
A | B | C | D | E | F | G | H | J | K | |||||
(mm) | (ton) | (cm³) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kg) | ||||
GS-51 | 25 | 5 | 68 | 110 | 135 | M40x1.5 | 40 | 30 | 25 | M16 | 14 | 2xM8 | 25 | 1.2 |
GS-53 | 75 | 5 | 53 | 165 | 240 | M40x1.5 | 40 | 30 | 25 | M16 | 14 | 2xM8 | 25 | 1.5 |
GS-54 | 100 | 5 | 71 | 190 | 290 | M40x1.5 | 40 | 30 | 25 | M16 | 14 | 2xM8 | 25 | 1.7 |
GS-56 | 150 | 5 | 106 | 240 | 390 | M40x1.5 | 40 | 30 | 25 | M16 | 14 | 2xM8 | 25 | 2.1 |
GS-58 | 200 | 5 | 141 | 290 | 490 | M40x1.5 | 40 | 30 | 25 | M16 | 14 | 2xM8 | 25 | 2.5 |
GS-101 | 25 | 10 | 40 | 105 | 130 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 2 |
GS-102 | 50 | 10 | 80 | 130 | 180 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 2.5 |
GS-104 | 100 | 10 | 159 | 180 | 280 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 3.7 |
GS-106 | 150 | 10 | 239 | 230 | 380 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 4.8 |
GS-108 | 200 | 10 | 318 | 280 | 480 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 6.2 |
GS-1010 | 250 | 10 | 398 | 330 | 580 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 7 |
GS-1012 | 300 | 10 | 477 | 380 | 680 | M60x2 | 60 | 45 | 40 | M20 | 20 | 2xM10 | 40 | 7.9 |
GS-202 | 50 | 20 | 141 | 165 | 215 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 4.5 |
GS-204 | 100 | 20 | 283 | 215 | 315 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 5.7 |
GS-206 | 150 | 20 | 424 | 265 | 415 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 7 |
GS-208 | 200 | 20 | 565 | 330 | 530 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 8.3 |
GS-2010 | 250 | 20 | 707 | 380 | 630 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 9.5 |
GS-2012 | 300 | 20 | 848 | 510 | 810 | M80x2.5 | 80 | 60 | 45 | M20 | 25 | 2xM12 | 60 | 11 |
GS-302 | 50 | 30 | 221 | 175 | 225 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 7.5 |
GS-304 | 100 | 30 | 282 | 295 | 395 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 9.2 |
GS-306 | 150 | 30 | 424 | 345 | 495 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 10.9 |
GS-308 | 200 | 30 | 565 | 410 | 610 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 12.5 |
GS-3010 | 250 | 30 | 707 | 460 | 710 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 14.8 |
GS-3012 | 300 | 30 | 848 | 510 | 810 | M100x2.5 | 100 | 75 | 60 | M30x2.5 | 25 | 2xM14 | 75 | 17.2 |
GS-502 | 50 | 50 | 354 | 175 | 225 | M125x3 | 130 | 95 | 80 | … | ... | 2xM16 | 95 | 15 |
GS-504 | 100 | 50 | 709 | 275 | 375 | M125x3 | 130 | 95 | 80 | … | ... | 2xM16 | 95 | 19.2 |
GS-506 | 150 | 50 | 1063 | 325 | 475 | M125x3 | 130 | 95 | 80 | … | ... | 2xM16 | 95 | 23.3 |
GS-508 | 200 | 50 | 1418 | 390 | 590 | M125x3 | 130 | 95 | 80 | … | ... | 2xM16 | 95 | 30.5 |
GS-5012 | 300 | 50 | 1508 | 490 | 790 | M125x3 | 130 | 95 | 80 | … | ... | 2xM16 | 95 | 37.7 |
GS-1004 | 100 | 100 | 1327 | 315 | 415 | M175x3 | 180 | 130 | 105 | … | ... | 4xM16 | 130 | 52.2 |
GS-1006 | 150 | 100 | 1991 | 365 | 515 | M175x3 | 180 | 130 | 105 | … | ... | 4xM16 | 130 | 60.5 |
GS-1008 | 200 | 100 | 2655 | 415 | 615 | M175x3 | 180 | 130 | 105 | … | ... | 4xM16 | 130 | 67.5 |
